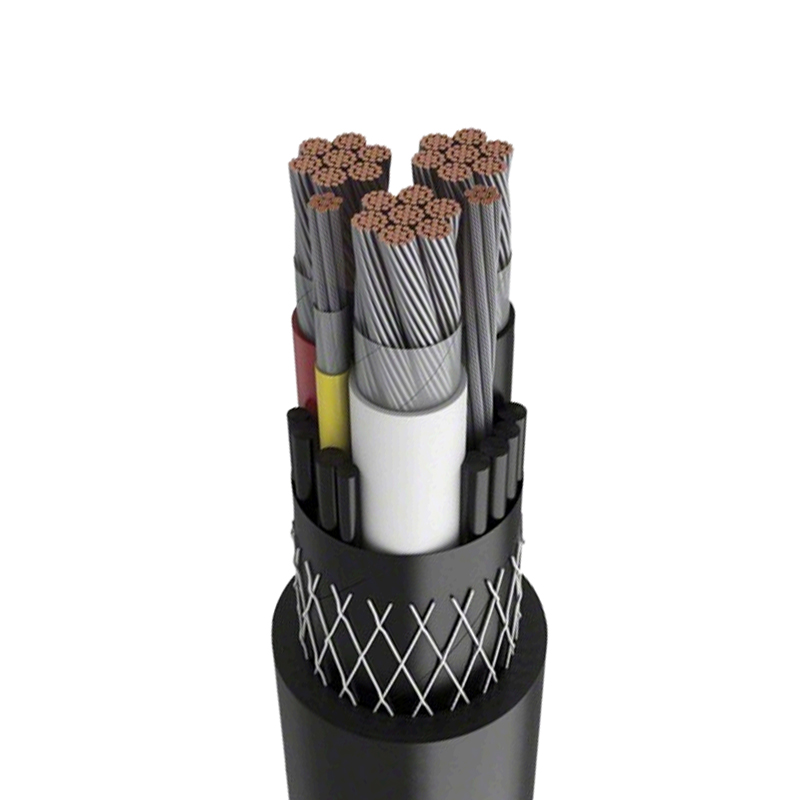

Izolowany kabel zasilający XLPE na napięcie znamionowe 3,6/6 kV ~ 26/35 kV

Uzyskaj bezpłatną niestandardową wycenę
Uruchom swój projekt z bezpłatnego cennika dostosowanego do Twoich potrzeb.

Typ i nazwa kabla

Wpisz		Zastosowanie
Yiv	Rdzeń miedziany, izolowany XLPE, w osłonie PCV Kabel	Wnętrza, tunele, rowy kablowe i inne miejsca nie są w stanie wytrzymać zewnętrznych sił mechanicznych. Kable jednożyłowe nie mogą być układane w zarządzaniu magnetycznym. Wnętrza, tunele, wykopy kablowe lub układanie zakopane mogą wytrzymać pewne mechaniczne siły zewnętrzne, ale nie wytrzymują dużych naprężeń. Wnętrza, tunele, pogłębianie rowów kablowych lub układanie zakopane itp. mogą wytrzymać mechaniczną siłę zewnętrzną i określone napięcie.
YJLV	Aluminiowy rdzeń izolowany XLPE w osłonie PVC Kabel zasilający
VY	Rdzeń miedziany w izolacji z polietylenu XLPE Kabel zasilający
YJLY	Rdzeń aluminiowy Izolowany polietylen XLPE Kabel zasilający w osłonie
Yv22	Izolowany stalowy pas z rdzeniem miedzianym XLPE, opancerzony PVC Kabel zasilający w osłonie
YJLV22	Aluminiowy rdzeń, izolowany pas stalowy XLPE, opancerzony Kabel zasilający w osłonie PCV
YIV23	Opancerzony pas stalowy z izolowanym rdzeniem miedzianym XLPE Kabel zasilający w osłonie polietylenowej
YILV23	Aluminiowy rdzeń, izolowany pas stalowy XLPE, opancerzony Kabel zasilający w osłonie polietylenowej
YJV32	Drut stalowy z rdzeniem miedzianym, izolowany XLPE Kabel zasilający w opancerzonej osłonie z PVC
YJLV32	Drut stalowy z rdzeniem aluminiowym, izolowany XLPE Kabel zasilający w opancerzonej osłonie z PVC
YJV33	Drut stalowy z rdzeniem miedzianym, izolowany XLPE Kabel zasilający w zbrojonej osłonie polietylenowej
YJLV33	Drut stalowy z rdzeniem aluminiowym, izolowany XLPE Kabel zasilający w zbrojonej osłonie polietylenowej

Zakres produkcji kabla

Wpisz	Rdzenie	Napięcie znamionowe kV
		3,6/6	6/66/10	8,7/10 8,7/15	20.12	18/20 18/30	21/35	26/35
		Przekrój nominalny mm2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Uwaga: Jednożyłowy kabel pancerny nadaje się do systemu prądu stałego, a nie do systemu prądu przemiennego, należy zastosować warstwę zbrojoną z materiału niemagnetycznego lub zastosować izolację magnetyczną.

Budowa kabla

·Jednożyłowy kabel zasilający w izolacji XLPE na napięcie znamionowe od 3,6/6kV~26/35kV

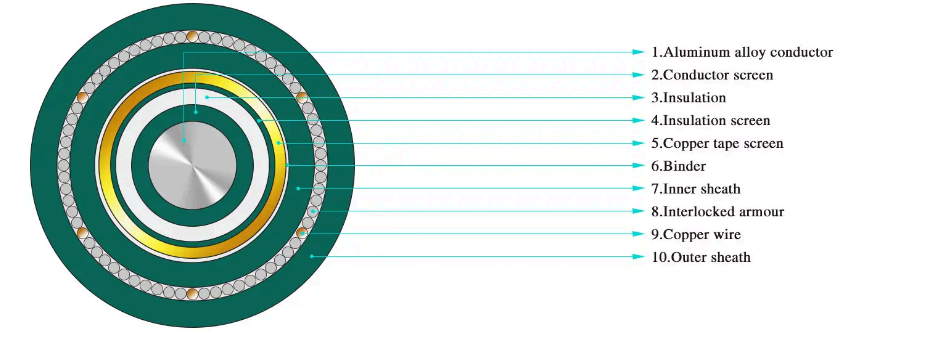

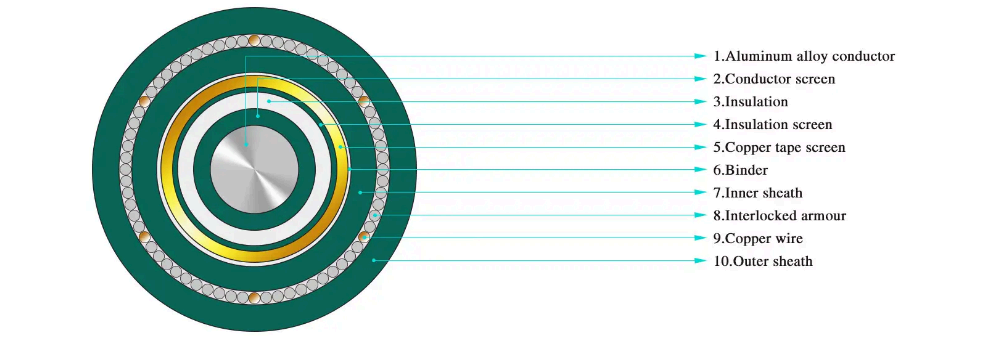

·Jednożyłowy, pancerny kabel zasilający z drutu stalowego w izolacji XLPE na napięcie znamionowe od 3,6/6kV~26/35kV

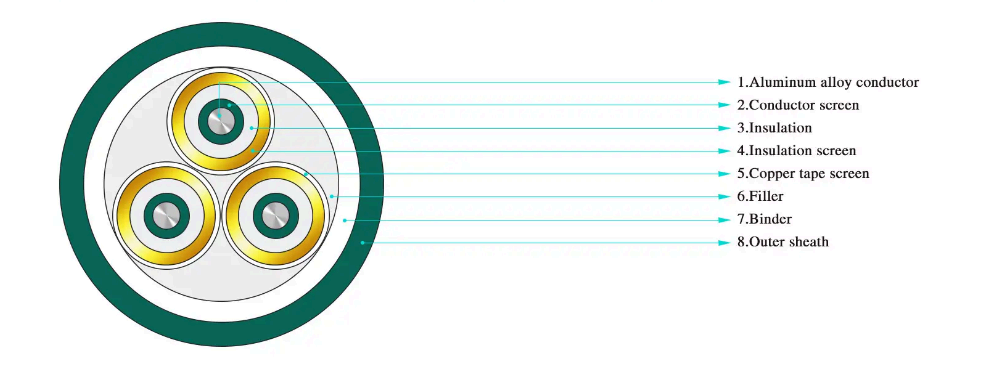

·Trzyżyłowy kabel zasilający w izolacji XLPE na napięcie znamionowe od 3,6/6kV~26/35kV

·Trzyżyłowy kabel zasilający opancerzony taśmą stalową w izolacji XLPE na napięcie znamionowe od 3,6/6kV~26/35kV

·Trzyżyłowy, opancerzony kabel zasilający z drutu stalowego w izolacji XLPE na napięcie znamionowe od 3,6/6kV~26/35kV

Typ i nazwa kabla

Nominalny krzyż- przekrojowy obszar mm 2	Grubość izolacji mm	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Ogólnie ok średnica mm	Obliczone waga kabla		Około ogólnie średnica mm	Obliczone waga z kabel		Około ogólnie średnica mm	Obliczone waga z kabel
		Ogólnie ok średnica mm	YJV YJY	YJLV YJLY	Około ogólnie średnica mm	YJV22 YJV22	YJLV23 YJLV23	Około ogólnie średnica mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
