Kable słoneczne Producenci

Nasz asortyment kabli fotowoltaicznych i miejsca, w których pasuje każdy typ

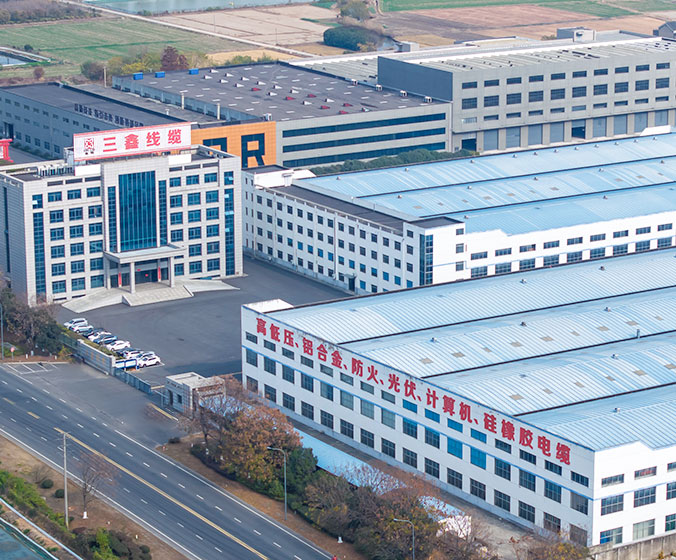

Produkujemy pięć rodzin kabli fotowoltaicznych z naszej własnej fabryki w Yixing w Jiangsu, obejmujących ciąg prądu stałego, układ homerun i połączenia po stronie falownika systemu fotowoltaicznego. Każda rodzina jest pozycjonowana w oparciu o określony system certyfikacji, klasę napięcia i środowisko instalacji, dlatego właściwy produkt wybierany jest na podstawie standardu projektowego, a nie z ogólnego katalogu.

Konstrukcja przewodnika, izolacji i osłony

W naszych kablach fotowoltaicznych wykorzystujemy cynowaną miedź elektrolityczną zgodną z normą IEC 60228 klasa 5, która utrzymuje transmisję przy niskich stratach przez długie okresy użytkowania i jest odporna na utlenianie na powierzchni przewodnika. Izolacja i osłona to związki usieciowane wiązką elektronów, stosowane jako konstrukcja dwuwarstwowa, co zapewnia kablowi odporność na promieniowanie UV, ozon, temperaturę i wilgoć, jakiej wymaga zewnętrzne okablowanie prądu stałego.

• Dyrygent: Cynowana, wyżarzana miedź, elastyczna linka klasy 5 zapewniająca małe promienie zgięcia i zakończenia polowe.
• Izolacja: Poliolefina usieciowana wiązką elektronów, dwuwarstwowa konstrukcja zapewniająca izolację elektryczną i stabilność termiczną.
• Powłoka: Bezhalogenowa, trudnopalna, usieciowana mieszanka odporna na promieniowanie UV i warunki atmosferyczne.
• Zakres temperatur: Instalacja nieruchoma od -40°C do 90°C, maksymalna temperatura przewodu 120°C.
• Wydajność ogniowa: EN 60332-1-2 Odporność na rozprzestrzenianie się płomienia.
• Żywotność: Konstrukcja i materiały wybrane pod kątem przewidywanej 25-letniej żywotności systemu fotowoltaicznego.

Najważniejsze specyfikacje i opcje konfiguracji

Budujemy kable słoneczne w całym zakresie przekrojów od 1,5 mm² do 35 mm², z odpowiednikami AWG od 14 AWG do 6 AWG w rodzinie UL 4703. Poniższa tabela podsumowuje wymiary przewodnika, izolacji i płaszcza, które wpływają na spadek napięcia, obciążalność prądową i odstęp montażowy.

Opcje konfiguracji obejmują czarny lub czerwony kolor powłoki w celu identyfikacji polaryzacji, konstrukcję jedno- lub dwurdzeniową oraz napięcie znamionowe od 1,0 kV do 2,0 kV DC w zależności od rodziny certyfikacji. Minimalny promień zgięcia to 4× średnica całkowita w przypadku instalacji nieruchomej i 5× w przypadku prowadzenia giętkiego, który reguluje układ korytek kablowych i odstęp między złączami w systemach szynowych i dachowych.

Zastosowanie pasuje do różnych typów projektów PV

Kable fotowoltaiczne działają w najtrudniejszych warunkach systemu fotowoltaicznego: są narażone na bezpośrednie działanie promieni UV, cykle termiczne, deszcz, śnieg i ozon, a często są prowadzone przez ostre krawędzie i ruchome konstrukcje. Nasze konstrukcje dobierane są tak, aby pasowały do ​​środowiska instalacji, a nie do jednej ogólnej specyfikacji.

• Rośliny naziemne: Długie przewody prądu stałego korzystają z przewodów o przekroju od 10 mm² do 35 mm², aby utrzymać spadek napięcia w granicach projektowego progu 1–3%.
• Dachy komercyjne i przemysłowe: Elastyczne przewodniki klasy 5 i małe promienie zgięcia nadają się do stosowania w ograniczonych trasach korytek i krótkich ciągach przewodów.
• Dachy mieszkalne: Kable H1Z2Z2-K o średnicach 4 mm² i 6 mm² odpowiadają typowym prądom pasmowym i rozmiarom złączy falownika.
• Systemy śledzące i pływające: Dwurdzeniowe i elastyczne konstrukcje tolerują wielokrotne ruchy i zginanie.
• Architektury 2000 V: Przewód fotowoltaiczny UL 4703 obsługuje konstrukcje prądu stałego o wyższym napięciu nowej generacji.

Kontrola jakości i testy akceptacyjne

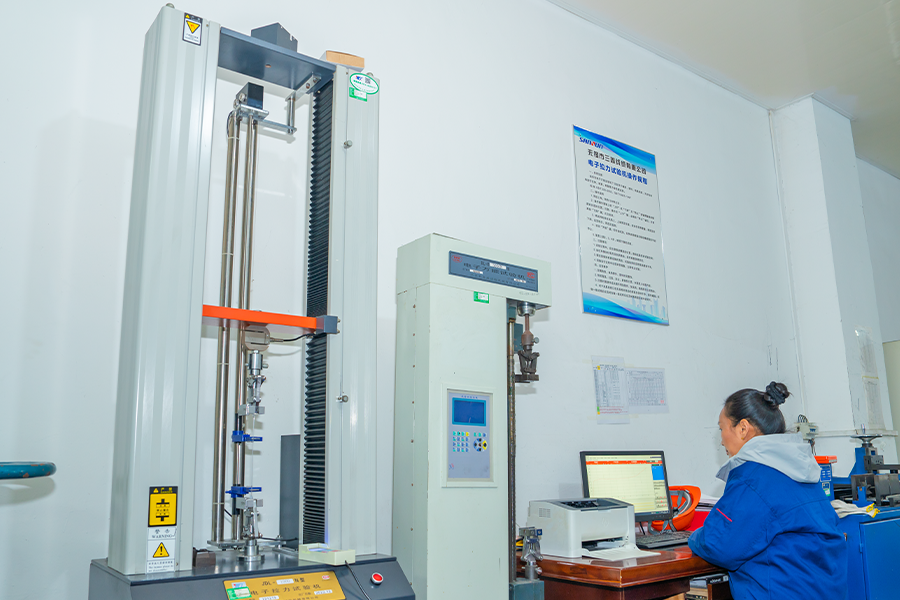

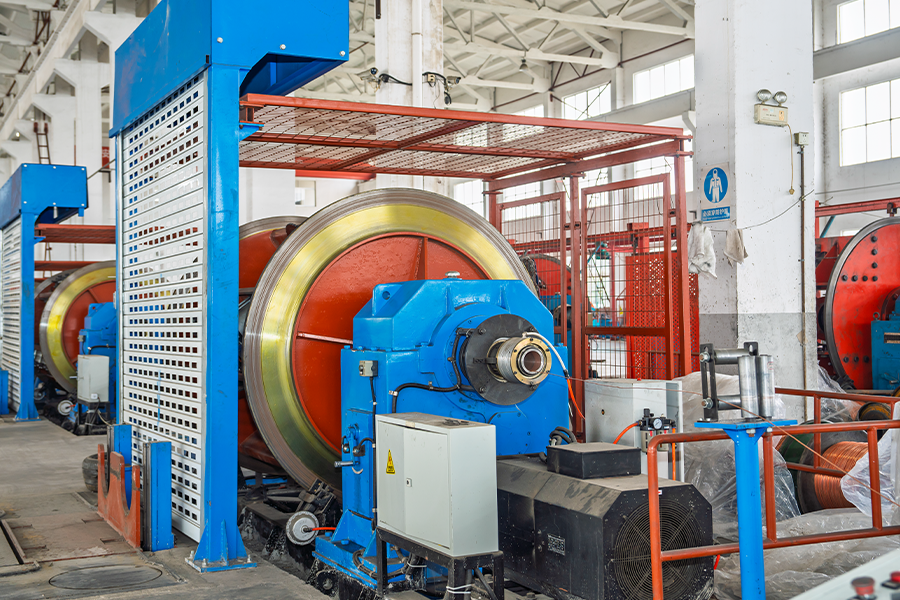

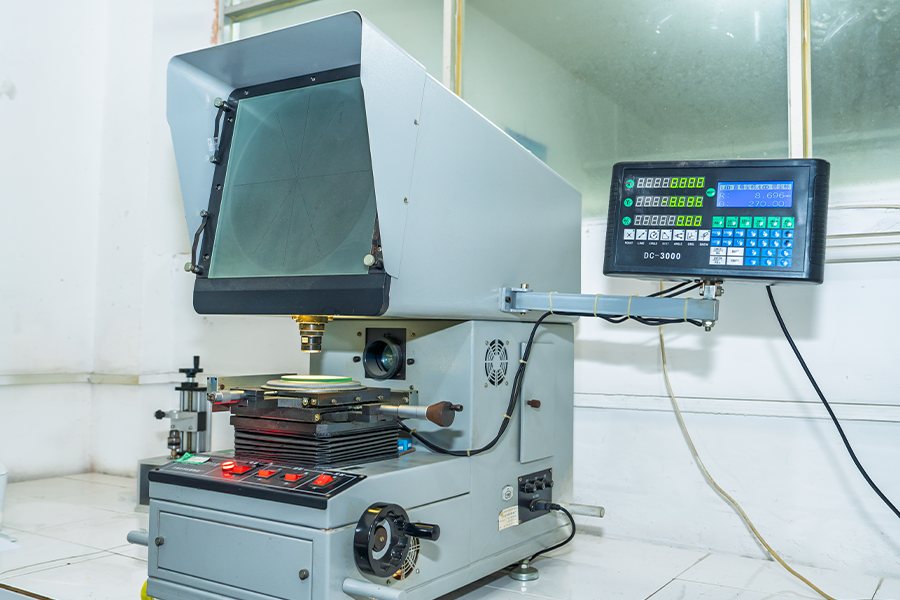

Nasz proces produkcyjny obejmuje przygotowanie surowca poprzez ciągnienie drutu, skręcanie, wytłaczanie izolacji, okablowanie, wytłaczanie osłony i zbrojenie, jeśli jest to wymagane, z kontrolą po każdym etapie procesu. Produkty końcowe są testowane pod kątem wymagań klienta i norm międzynarodowych, włączając w to kontrolę rezystancji przewodnika, integralności izolacji i wydajności powłoki.

• Test rezystancji przewodu w celu sprawdzenia wydajności przewodzenia prądu.
• Testowanie izolacji pod kątem integralności i parametrów elektrycznych.
• Badanie powłoki pod kątem właściwości fizycznych i elektrycznych.
• Próba napięciowa przy 6,5 kV AC dla H1Z2Z2-K i 6,0 kV AC dla konstrukcji UL 4703.
• Badanie rozprzestrzeniania się płomienia zgodnie z EN 60332-1-2.

Posiadamy własną fabrykę i wewnętrznie zarządzamy łańcuchem dostaw, co zapewnia kontrolę jakości na każdym etapie produkcji i wspiera niezawodne planowanie dostaw. Nasze produkty kablowe posiadają odpowiednie dla każdej rodziny certyfikaty TÜV, IEC i UL, a także możemy dostarczyć dokumentację certyfikacyjną obowiązującą dla zamówionej konstrukcji.

Instalacja, konserwacja i serwisowanie

Kable solarne są przeznaczone do bezpośredniego wystawienia na działanie warunków zewnętrznych i długich okresów międzyobsługowych, ale prawidłowa instalacja chroni projektowany okres użytkowania wynoszący 25 lat. Zalecamy przestrzeganie stałych i zgiętych promieni zgięcia, stosowanie kompatybilnych złączy o tej samej klasie napięcia i podpieranie kabli, aby uniknąć punktowego obciążenia powłoki.

• Na stałych trasach należy zachować minimalny promień zagięcia wynoszący 4 × średnica całkowita.
• Pozwól na 5-krotną średnicę całkowitą tam, gdzie kable zginają się podczas ruchu trackera.
• Używaj opasek kablowych odpornych na promieniowanie UV i unikaj nadmiernego dokręcania na przejściach między korytkami.
• Podczas planowej konserwacji należy sprawdzić stan osłony w punktach wejścia i interfejsach złączy.
• Na życzenie w zakresie dostawy mogą znajdować się zapasowe długości kabli i pasujące wtyczki.

Informacje, których używamy do konfiguracji Twojego rozwiązania

Aby przygotować konfigurację i wycenę kabla fotowoltaicznego, pracujemy na podstawie danych elektrycznych i instalacyjnych projektu. Im dokładniej zdefiniowany jest punkt pracy, tym bardziej bezpośrednio możemy dopasować rozmiar przewodu, rodzinę certyfikacji i zakres dostawy.

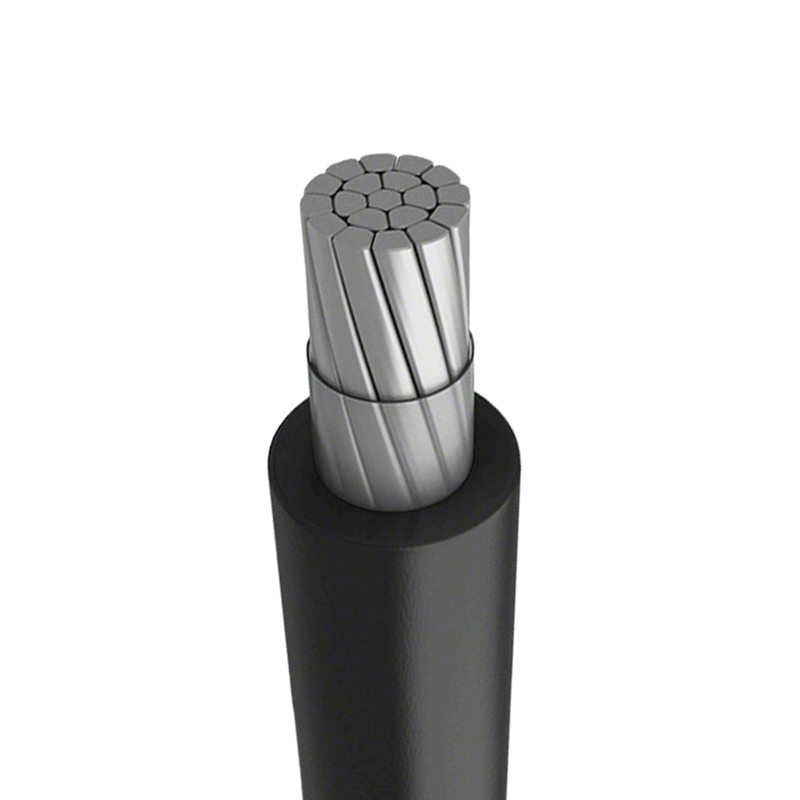

Produkujemy również kable zasilające i kable ze stopu aluminium do instalacji fotowoltaicznych po stronie prądu przemiennego oraz do szerszej infrastruktury elektrycznej, dzięki czemu jeden projekt może być dostarczony w zakresie kabli DC i AC. Niestandardowe konstrukcje kabli fotowoltaicznych można opracować na podstawie rysunków lub próbek, jeśli projekt wymaga niestandardowych wymiarów lub składu powłoki.

Często zadawane pytania

Jaka jest różnica między kablem solarnym H1Z2Z2-K i UL 4703?

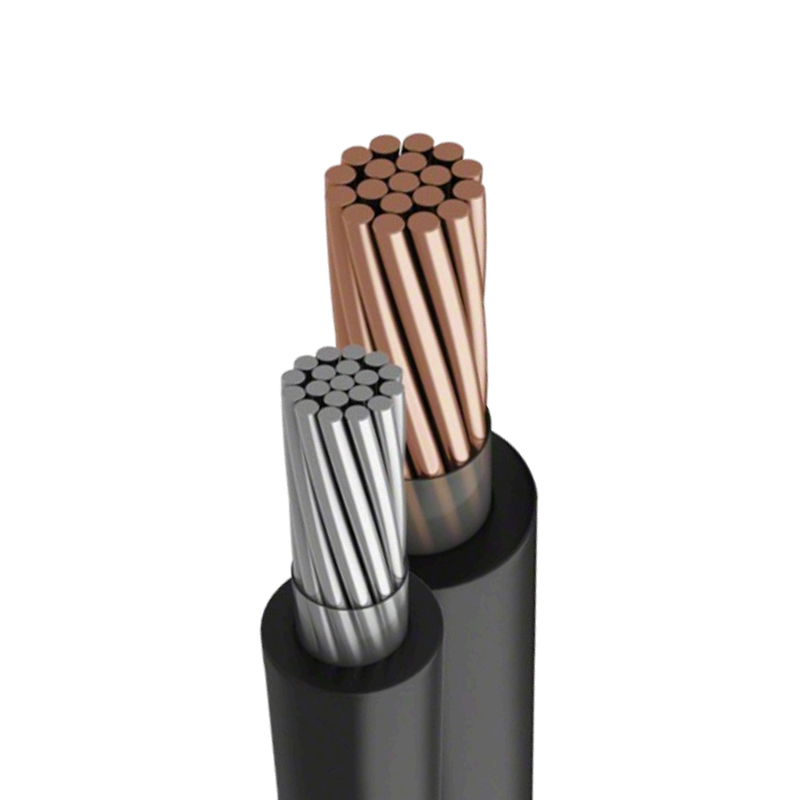

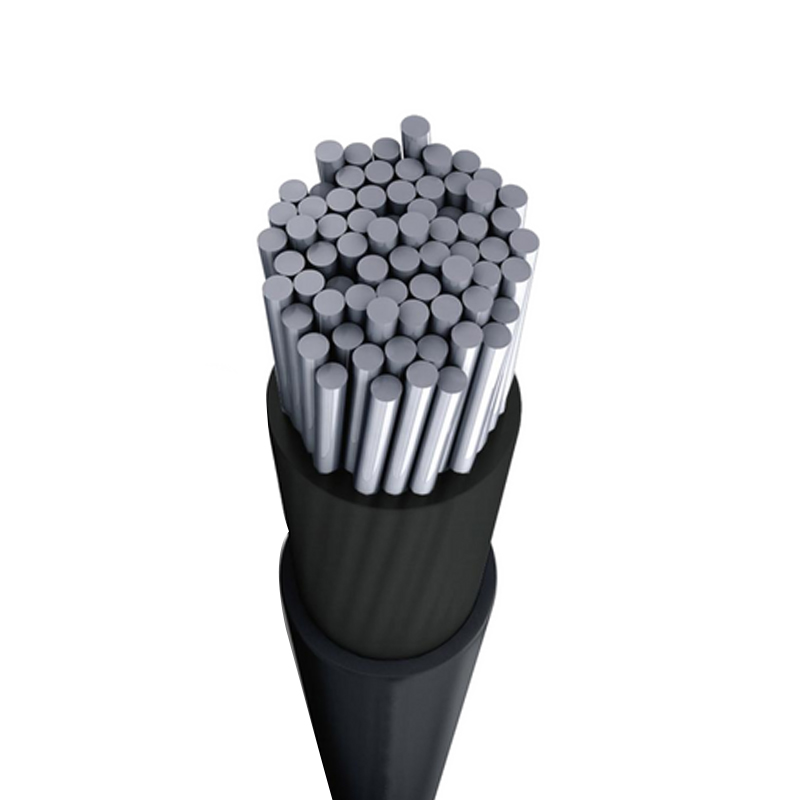

H1Z2Z2-K to europejskie oznaczenie TÜV EN50618 o napięciu znamionowym 1,5 kV DC i 1,0 kV AC, stosowane w systemach fotowoltaicznych opartych na IEC. Przewód fotowoltaiczny UL 4703 to północnoamerykańskie oznaczenie o napięciu 1000/2000 V, stosowane w instalacjach zgodnych z UL. Produkujemy obie rodziny i możemy dostarczyć konstrukcje z podwójnym certyfikatem, jeśli projekt obejmuje oba standardy.

Jaki przekrój wybrać dla długiego ciągu stringów DC?

Rozmiar przewodnika zależy od spadku napięcia, a nie samej obciążalności prądowej. W przypadku długich homerunów zazwyczaj pracujemy przy maksymalnym prądzie łańcucha, jednokierunkowej długości kabla i docelowym spadku napięcia wynoszącym 1–3% napięcia systemu. W przypadku tych przebiegów powszechnie stosuje się nasze konstrukcje o średnicach od 10 mm² do 35 mm², a zalecany rozmiar możemy obliczyć na podstawie danych projektowych.

Czy możesz dostarczyć niestandardowe długości i kolory kabli fotowoltaicznych?

Tak. Opracowujemy i produkujemy produkty na podstawie rysunków lub próbek dostarczonych przez klientów. Do identyfikacji polaryzacji standardem są czarne i czerwone kolory osłony, a długość bębna, liczbę rdzeni i skład powłoki można skonfigurować zgodnie z wymaganiami projektu.

Jakie certyfikaty posiadają Twoje kable fotowoltaiczne?

Nasza oferta kabli fotowoltaicznych obejmuje konstrukcje posiadające certyfikaty TÜV EN50618 H1Z2Z2-K, IEC 62930 i UL 4703. Obowiązujący certyfikat zależy od konkretnej zamówionej rodziny produktów i wraz z dostawą dostarczamy odpowiednią dokumentację.

Jak zapewnić jakość dużego zamówienia na kabel fotowoltaiczny?

Po każdym procesie produkcyjnym przeprowadzamy kontrolę i testujemy produkty końcowe pod kątem wymagań klienta i międzynarodowych standardów, w tym badania rezystancji przewodów, izolacji i osłony. Ponieważ prowadzimy własną fabrykę i sami kontrolujemy łańcuch dostaw, kontrole jakości są stosowane konsekwentnie w odniesieniu do całej wielkości zamówienia.

Jaka jest oczekiwana żywotność kabli fotowoltaicznych?

Nasze konstrukcje kabli fotowoltaicznych wykorzystują izolację usieciowaną wiązką elektronów i bezhalogenową, ognioodporną powłokę wybraną na przewidywaną 25-letnią żywotność, odpowiadającą projektowanej żywotności systemu fotowoltaicznego. Rzeczywisty okres użytkowania zależy od sposobu montażu, narażenia na promieniowanie UV i ochrony mechanicznej na trasie.
